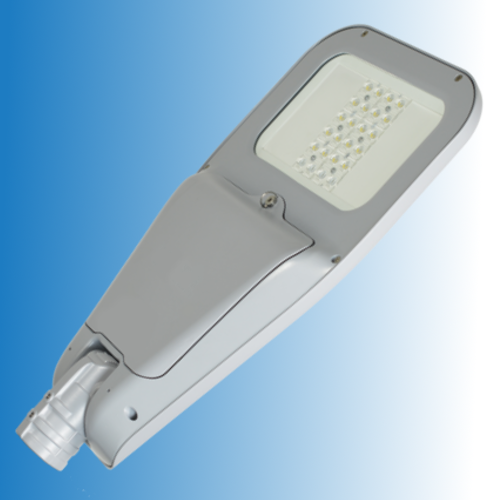

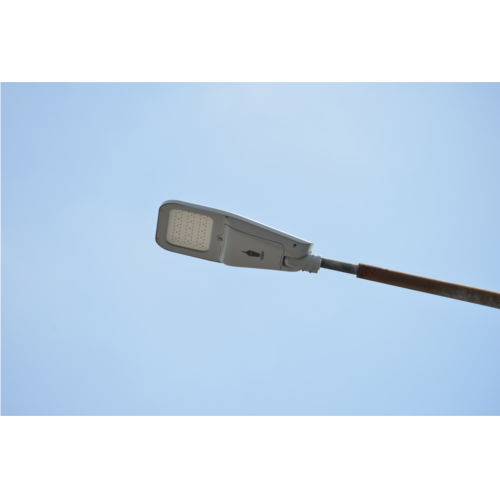

Technische Leuchten Serie TTL Ephesus M6

ttl-m2

Allgemeine technische Daten:



Straßen ME-Klasse und Parkplätze
Farbtemperatur 4.000 K (neutralweiß)
Lichtstrom 2800 lm ±10%
Leistungsaufnahme 24 Watt
Systemeffizienz 115 lm/Watt)
Systemlebensdauer >100.000 h bei 25°
Temperaturbereich -40°C/+50°C
Farbwiedergabe (CRI) Ra>70
Optional dimmbar/steuerbar
Schutzklasse IP 66

Weitere technische Daten:



Eingangsspannungsbereich: 220 – 240 V, 50 – 60 Hz
Strahlungswinkel: Asymetrisch
Leistungsfaktor [PF]: > 0,9
Gehäuse: Aludruckguss, IP 66
Montage: Variabler Mastanschluss 90°/180° (± 15°)
Zopfmaß: 42 mm/60 mm/76 mm
Überspannungsschutz: 4KV, 10KV optional
Betriebstemperatur: -40°C /+50°C
Maße: 637 x 374.3 x 85.4mm
Gewicht: 9,5 kg

Besondere Eigenschaften:



Garantie 5 Jahre, optional 10 Jahre
Einfache Montage durch eingebaute Libelle
Stufenloser Neigungswinkel von 15°
Variabler Mastanschluss
Adapter für verschiedene Mastdurchmesser
Sehr geringe Wartungs- und Ersatzteilkosten
Einfacher Austausch der Treiber
Keine Startverzögerung, keine Vorwärmzeit
Geringer Insektenbefall durch homogene Lichtabstrahlung

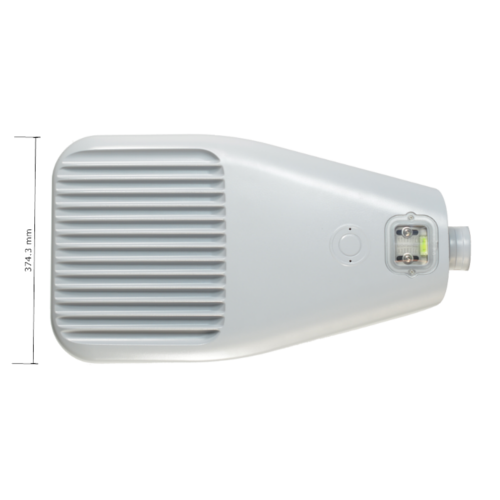

Leuchtenmaße:

ttl-m3 bemaßung 1 border=

ttl-m3 bemaßung 2 border=

Lichttechnische Daten:

Es stehen unterschiedliche optische Module für die Straßenleuchten zur Verfügung, um die optimale Lichtverteilung zu gewährleisten. Anbei typische Straßenoptiken. Andere Optiken für erweiterte Anforderungen möglich!

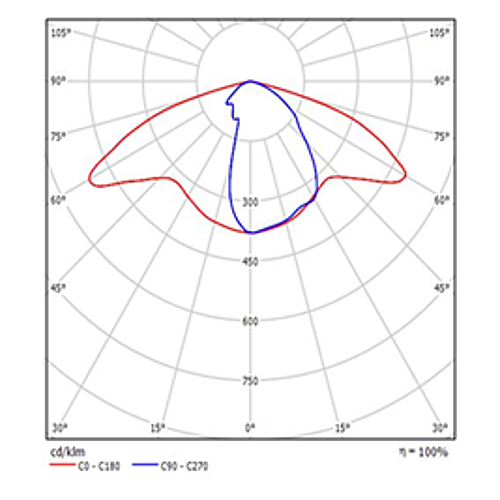

Lichtverteilung Standard

Lichtverteilung V1 - Standard

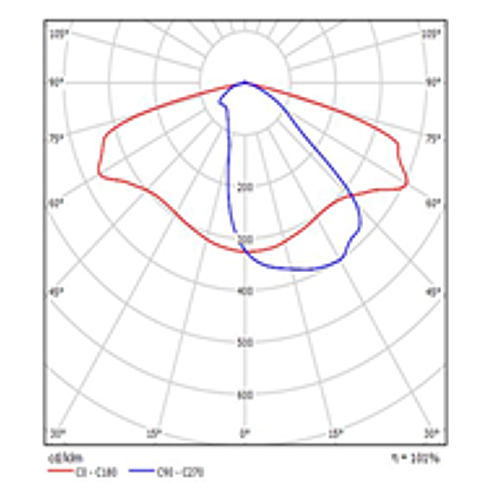

Lichtverteilung 1

Lichtverteilung V2

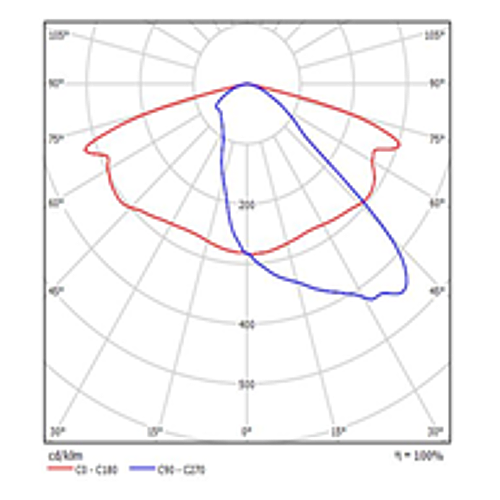

Lichtverteilung 2

Lichtverteilung V3

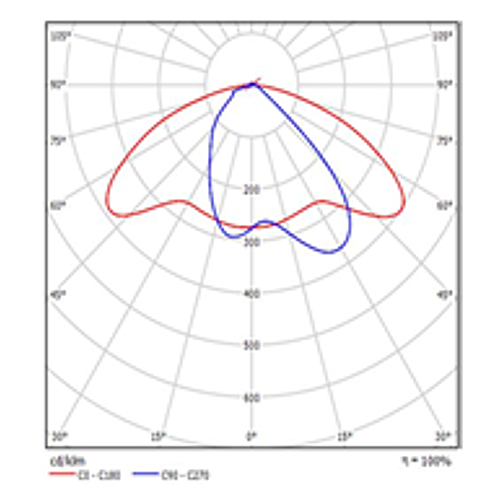

Lichtverteilung 3

Lichtverteilung V4

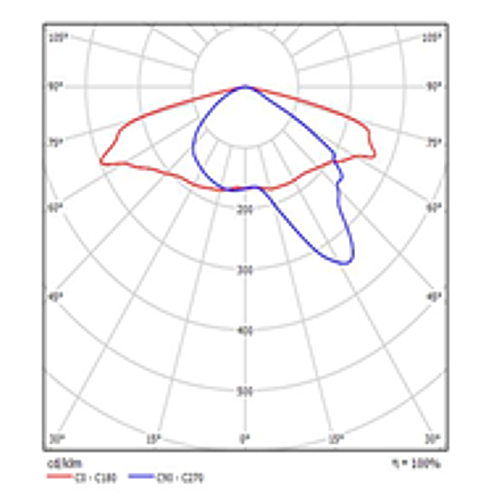

Lichtverteilung 4

Lichtverteilung V5


Allgemeine technische Daten:



Straßen ME-Klasse und Parkplätze
Farbtemperatur 4.000 K (neutralweiß)
Lichtstrom 1900 lm ±10%
Leistungsaufnahme 13 Watt
Systemeffizienz 115 lm/Watt)
Systemlebensdauer >100.000 h bei 25°
Temperaturbereich -40°C/+50°C
Farbwiedergabe (CRI) Ra>70
Optional dimmbar/steuerbar
Schutzklasse IP 66

Weitere technische Daten:



Eingangsspannungsbereich: 220 – 240 V, 50 – 60 Hz
Strahlungswinkel: Asymetrisch
Leistungsfaktor [PF]: > 0,9
Gehäuse: Aludruckguss, IP 66
Montage: Variabler Mastanschluss 90°/180° (± 15°)
Zopfmaß: 42 mm/60 mm/76 mm
Überspannungsschutz: 4KV, 10KV optional
Betriebstemperatur: -40°C /+50°C
Maße: 637 x 374.3 x 85.4mm
Gewicht: 9,3 kg

Besondere Eigenschaften:



Garantie 5 Jahre, optional 10 Jahre
Einfache Montage durch eingebaute Libelle
Stufenloser Neigungswinkel von 15°
Variabler Mastanschluss
Adapter für verschiedene Mastdurchmesser
Sehr geringe Wartungs- und Ersatzteilkosten
Einfacher Austausch der Treiber
Keine Startverzögerung, keine Vorwärmzeit
Geringer Insektenbefall durch homogene Lichtabstrahlung

Leuchtenmaße:

bemaßung 1

bemaßung2

Lichttechnische Daten:

Es stehen unterschiedliche optische Module für die Straßenleuchten zur Verfügung, um die optimale Lichtverteilung zu gewährleisten. Anbei typische Straßenoptiken. Andere Optiken für erweiterte Anforderungen möglich!

Lichtverteilung Standard

Lichtverteilung V1 - Standard

Lichtverteilung 1

Lichtverteilung V2

Lichtverteilung 2

Lichtverteilung V3

Lichtverteilung 3

Lichtverteilung V4

Lichtverteilung 4

Lichtverteilung V5
