Dekorative Leuchte TML-365-368

  • dekorative Leuchte TML-360

    Leuchte TML-368


Dekorative Ansatzleuchte mit Mastausleger für die Beleuchtung des Straßenraumes, für Park– und Grünanlagen.

Das universelle Konzept dieser Leuchte ermöglicht 4 verschiedene Varianten durch Änderung der Leuchtenschale bzw. des oberen Lichtauslasses. Die Montage dieser Leuchte kann an An- und Aufsatzausleger, aber auch an Bogenmasten erfolgen.

Die freie Farbauswahl gestattet einen umfangreichen Gestaltungsspielraum für eine Vielzahl von Anwendungsfällen.

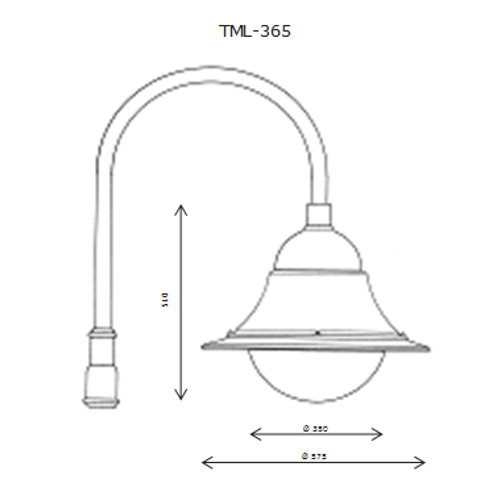

  • dekorative Leuchte TML-360 zeichnung

    Bemaßung TML-365

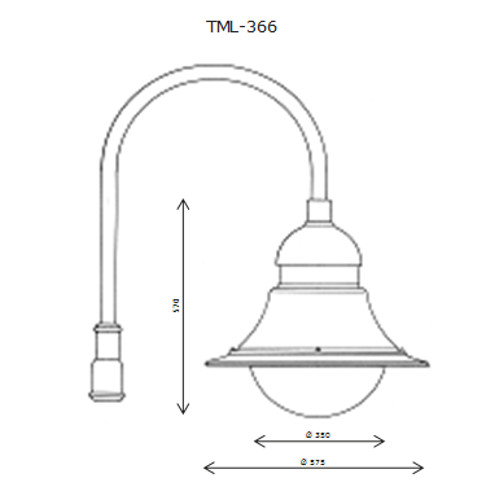

  • dekorative Leuchte TML-360 zeichnung

    Bemaßung TML-366

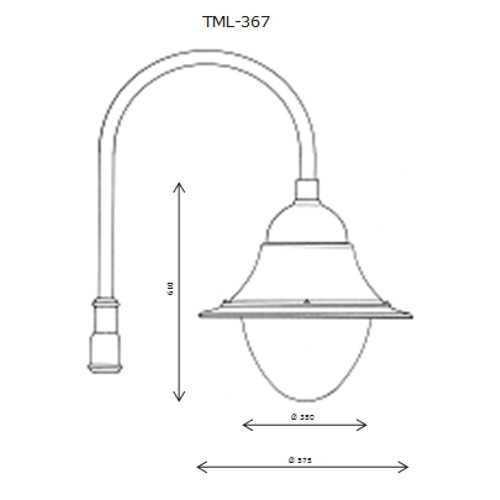

  • dekorative Leuchte TML-360 zeichnung

    Bemaßung TML-367

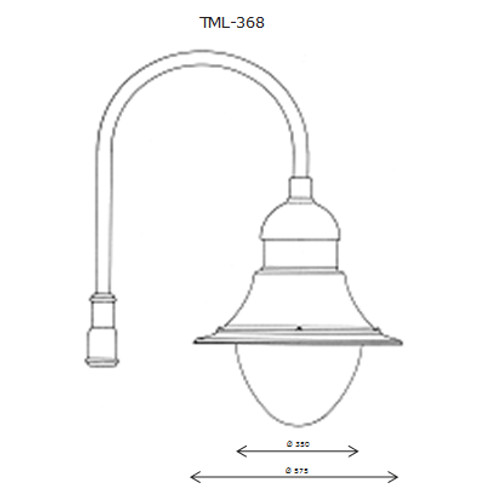

  • dekorative Leuchte TML-360 zeichnung

    Bemaßung TML-368


Einsatzbereiche:
· Ortsfeste Beleuchtung von Wohn-, Anlieger- und Einkaufsstraßen
· Park- und Grünanlagen
· repräsentative Plätze
· Fußgängerzonen
· Promenaden
· Park- und Marktplätze


Lichtpunkthöhe:
· 3,5 m bis 6,5 m,
· Zur hängenden Montage an Aufsatz und Ansatzauslegern, sowie Bogenmasten aus Stahl.


Leuchtengehäuse:
· Al-Blech/Al-Guß, pulverbeschichtet bzw. lackiert
· RAL-Ton nach Wahl
· Innenliegend symmetrischer Spiegelreflektor
· Asymetrischer Spiegelreflektor, breitstrahlend gegen Aufpreis möglich · TML-366 und 368 mit oberem Lichtaustritt.


Leuchtenglas:
· PMMA oder PC (Aufpreis)
· klar, geperlt oder opal


Elektrische Installation:
· LED,
· NAH 50 W - 100 W
· Kompaktleuchtstoffmittel
· Schutzklasse I
· Schutzart IP 44



Alle Verbindungselemente aus nichtrostendem Stahl.

  • Polardiagramm TML-365
    Lichtquelle: HSE-E 70W


  • Kartesisches Diagramm TML-365
    Lichtquelle: HSE-E 70W


  • Kegel Diagramm TML-365
    Lichtquelle: HSE-E 70W


  • UGR-Tabelle TML-365
    Lichtquelle: HSE-E 70W


  • Polardiagramm TML-368
    Lichtquelle: HSE-E 70W


  • Kartesisches Diagramm TML-368
    Lichtquelle: HSE-E 70W


  • Kegel Diagramm TML-368
    Lichtquelle: HSE-E 70W


  • UGR-Tabelle TML-368
    Lichtquelle: HSE-E 70W

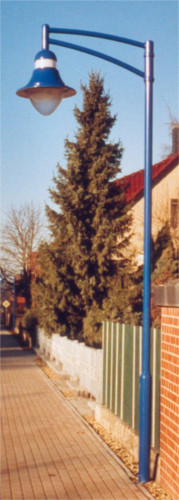

  • Leuchte TML-368 auf Ausleger


  • Leuchte TML-367 Beispiel


  • Leuchte TML-367 Beispiel


  • Leuchte TML-367 Beispiel


  • Stadt Bornsdorf, Leuchte TML-368


  • Stadt Bornsdorf, Leuchte TML-368
