LiteEngine warmweiß
LiteEngine neutralweiß
Trendwende in der Straßenbeleuchtung
LEDs sind energieeffzient, langlebig und umweltfreundlich.
LED liefern weißes Licht mit natürlicher Farbwiedergabe, Streulicht und Himmelsaufhellung werden vermieden.
LEDs sind wartungsarm und erschütterungs resistent. LEDs erreichen Ihre Helligkeit sofort nach dem Einschalten und sie sind problemlos dimmbar.
Wir nutzt konsequent die Möglichkeiten, die LEDs bieten, zum Vorteil der Kunden. Daher haben wir ein LED-Modul entwickelt, die GBS LiteEngine.
Entwicklung und Produktion in Deutschland: Qualität Made in Germany.
Fast alle GBS-Leuchten können auch mit der GBS LiteEngine geliefert werden. Die GBS LiteEngine lässt sich flexibel auf die jeweiligen Anforderungen anpassen.
Als Standardvarianten stehen Bestückungen mit 12, 18, 24 und 30 Hochleistungs-LEDs in zwei Lichtfarben zur Verfügung.
Die LEDs werden in den Lichtfarben warmweiß (2700 K) und neutralweiß (4000 K) ausgeführt und liefern einen Lichtstrom von bis zu 3900 lm.
Diese LEDs unter scheiden sich in der Lichtfarbe, Farbwiedergabe und Lichtausbeute. Neben den Standard-Lichtfarben sind Sonderbestückungen auf Anfrage möglich.
Wartung
GBS-Leuchten zeichnen sich durch eine einfache Wartbarkeit aus.
Das Tagerscheinungsbild ist einzigartig.
Diese Prinzipien wurde bei der Entwicklung der GBS LiteEngine II und III konsequent weiterverfolgt.

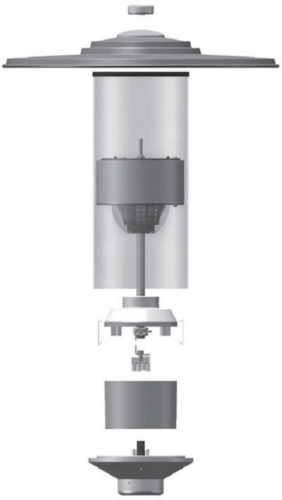

Hier kann mit wenigen Handgriffen das gesamte Modul werkzeugarm getauscht werden. Auch eine Nachrüstung vorhandener Leuchten ist problemlos möglich.

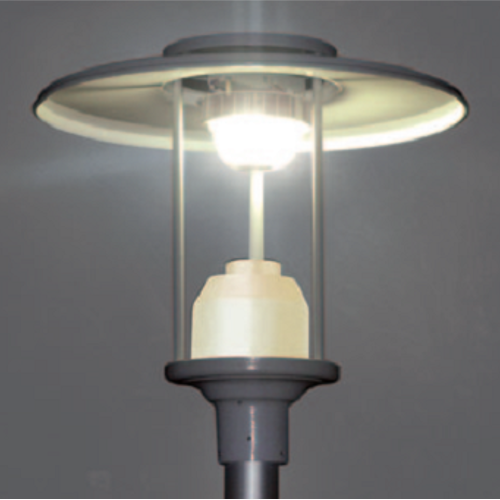

Version Hängeleuchte
Version Aufsatzleuchte
Zuverlässigkeit
Die Lebensdauer einer LED-Leuchte lässt sich an drei wesentlichen Faktoren festmachen:
Leuchtengehäuse: Hier setzt GBS seine bekannt hochwertigen Gehäuse aus Aluminium ein.
Komponenten: Bei elektronischen Bauelementen und High-Power-LEDs setzen wir auf Produkte führender Halbleiter-Hersteller.

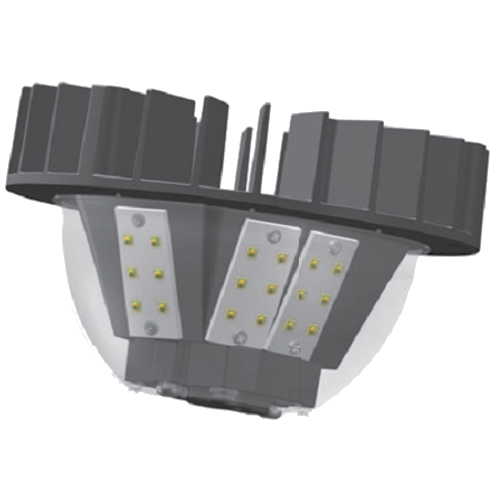

Wärmeabfuhr: Die GBS LiteEngine besitzt ein ausgefeiltes Thermomanagement zum Lebensdauererhalt der LEDs und der Netzteile.
Mehr als 50.000 Betriebsstunden sind garantiert.
Diese Garantie erstreckt sich auf einen Lichtstromerhalt von 70% oder einen Totalausfall.
Nachkaufgarantie
Für jede GBS LED-Leuchte garantierten wir die Lieferbarkeit einer GBS LiteEngine mit gleichen oder besseren Daten als die Original GBS LiteEngine.
Für 20 Jahre. Auch die meisten vorhandenen GBS-Leuchten lassen sich mit wenigen Handgriffen nachrüsten.
Darauf unser Wort.
Erstes Ziel beim Einsatz der LED-Technik ist und bleibt die perfekte Ausleuchtung der Straßen.
GBS hat dieses Ziel bei allen Produkten verfolgt und setzt es auch bei der GBS LiteEngine um.
Natriumdampf ist ein robustes und zuverlässiges Licht. Doch die GBS LiteEngine braucht den Vergleich nicht zu scheuen.
Bei gleicher Ausleuchtung wird beim Einsatz der GBS LiteEngine
eine Energieeinsparung von 50-70 % erzielt. Und das bei gleichen oder größeren Lichtpunktabständen.
 |
Technische Daten LiteEngine II |
Standard |
Lichtfarbe |
Warmweiß |
Neutralweiß |
Farbtemperatur |
2700 K |
4000 K |
Lichtstrom 18 LED |
2000 lm |
2300 lm |
Gesamt-Leistungsaufnahme* 18 LED |
29 Watt |
29 Watt |
Lichtstrom 30 LED |
3230 lm |
3700 lm |
Gesamt-Leistungsaufnahme* 30 LED |
45 Watt |
45 Watt |
* Der als Gesamtleistung angegebene Wert entspricht der Leistungsaufnahme aus dem Netz, also inclusive Vorschaltgerät. |
Technische Daten LiteEngine II |
Hohe Lichtpunkte |
Lichtfarbe |
Warmweiß |
Neutralweiß |
Farbtemperatur |
2700 K |
4000 K |
Lichtstrom 18 LED |
2150 lm |
2450 lm |
Gesamt-Leistungsaufnahme* 18 LED |
29 Watt |
29 Watt |
Lichtstrom 30 LED |
3450 lm |
3900 lm |
Gesamt-Leistungsaufnahme* 30 LED |
45 Watt |
45 Watt |
* Der als Gesamtleistung angegebene Wert entspricht der Leistungsaufnahme aus dem Netz, also inclusive Vorschaltgerät. |
Technische Daten LiteEngine III |
Standard |
Lichtfarbe |
Warmweiß |
Neutralweiß |
Farbtemperatur |
2700 K |
4000 K |
Lichtstrom 18 LED |
1500 lm |
1700 lm |
Gesamt-Leistungsaufnahme* 18 LED |
19 Watt |
19 Watt |
Lichtstrom 30 LED |
2800 lm |
3150 lm |
Gesamt-Leistungsaufnahme* 30 LED |
37 Watt |
37 Watt |
* Der als Gesamtleistung angegebene Wert entspricht der Leistungsaufnahme aus dem Netz, also inclusive Vorschaltgerät. |
Technische Daten LiteEngine III |
Hohe Lichtpunkte |
Lichtfarbe |
Warmweiß |
Neutralweiß |
Farbtemperatur |
2700 K |
4000 K |
Lichtstrom 18 LED |
1650 lm |
1850 lm |
Gesamt-Leistungsaufnahme* 18 LED |
37 Watt |
37 Watt |
Lichtstrom 30 LED |
2950 lm |
3350 lm |
Gesamt-Leistungsaufnahme* 30 LED |
37 Watt |
37 Watt |
* Der als Gesamtleistung angegebene Wert entspricht der Leistungsaufnahme aus dem Netz, also inclusive Vorschaltgerät. |
Selbstverständlich verfügen alle GBS LiteEngines über eine aktive Powerfaktor-Korrektur zur Reduzierung der Blindleistung im Netz.
Unsere Außendienst-Mitarbeiter unterstützen Sie gerne bei der Auswahl der passenden GBS LiteEngine.
Der Einsatz von LED in der Straßenbeleuchtung führt, verglichen mit konventioneller Beleuchtung, zu erheblichen Energieeinsparungen.
Dadurch sind jedoch nicht alle Möglichkeiten ausgeschöpft.
GBS nutzt konsequent die Möglichkeiten, die LEDs bieten. Die GBS LiteEngine verfügt über viele Betriebsarten, die zu einer weiteren Energieeinsparung führen.
Alle GBS LiteEngines haben den Dreh zum Sparen schon integriert.
Mit dem AutoSave Dimm-System lässt sich die Leistungsaufnahme der Leuchten reduzieren.
Automatisch, jede Nacht und ohne Steuerleitung.
Aber auch die klassische Leistungsreduzierung mittels Steuerleitung/Halbnachtschaltung (EasySave) auf 70% oder 50% ist möglich.
Die Auswahl erfolgt mittels Drehschalter, ein Programmiergerät wird nicht benötigt.
Betriebsarten
Betriebsart Standart:
Drehschalter in Stellung 0 Klassischer Betrieb
Alle vorhandenen LEDs leuchten mit der ab Werk eingestellten Helligkeit von 100%.
Betriebsart EasySave: Drehschalter in Stellung 1 und 2
Halbnachtschaltung
Die Leuchte ist mit einem EasySave-Modul ausgestattet oder bei Bedarf jederzeit vom Kunden nachrüstbar. Die
Aussteuerung erfolgt zentral mittels Steuerleitung (Halbnacht oder seperate Steuerader).
Schalterstellungen |
Steuerleitung L1 = 230V |
Steuerleitung L1 = 0V oder kein EasySave-Modul vorhanden |
1 - EasySave 50% |
Alle vorhandenen LED Module leuchten mit 100% |
Alle vorhandenen LED Module leuchten mit 50% |
2 - EasySave 70% |
Alle vorhandenen LED Module leuchten mit 100% |
Alle vorhandenen LED Module leuchten mit 70% |
Die Leuchte kann auch ohne Easy-Save-Modul betrieben werden. In diesem Fall erfolgt eine dauerhafte Leistungsabsenkung auf 50% oder 70%.
Betriebsart AutoSave:
Drehschalter in Stellung 3 bis E Automatikbetrieb
Neben der Betriebsart EasySave verfügt die GBS LiteEngine über eine weitere Möglichkeit, Energie zu sparen.
AutoSave senkt die Leistung der Leuchte automatisch ab. Dazu stehen 12 verschiedene Absenkprofle auf 70%, 50% oder die Kombination daraus zur Verfügung.
Die gesamte Beleuchtungsanlage wird mittels Zeitschaltuhr oder Dämmerungsschalter ein- und ausgeschaltet. Die GBS LiteEngine misst die Einschaltdauer und speichert diese ab.
Nach der Hälfte der Einschaltdauer wird eine sogenannte „künstliche Mitternacht“ angenommen. Je nach gewähltem Profi wird, ausgehend von dieser künstlichen Mitternacht,
ein Absenkprofi durchfahren.
Um einen maximalen Bedienkomfort zu erreichen, verfügt die GBS LiteEngine über insgesamt 12 AutoSave-Profie.
Die Wahl des Profis erfolgt mittels Drehschalter.
Einstufig oder Zweistufig |
Schalterstellung Nr. |
Profil AutoSafe |
von Stunden vor Mitternacht |
bis Stunden nach Mitternacht |
Reduzierung auf |
von Stunden vor Mitternacht |
bis Stunden nach Mitternacht |
Reduzierung auf |
Ersparnis |
3 |
01 |
2 |
5 |
50 % |
- |
- |
50 % |
29 |
4 |
02 |
2 |
6 |
50 % |
- |
- |
50 % |
32 |
5 |
03 |
3 |
5 |
50 % |
- |
- |
50 % |
34 |
6 |
04 |
3 |
6 |
50 % |
- |
- |
50 % |
36 |
7 |
05 |
2 |
5 |
70 % |
- |
- |
70 % |
18 |
8 |
06 |
2 |
6 |
70 % |
- |
- |
70 % |
19 |
9 |
07 |
3 |
5 |
70 % |
- |
- |
70 % |
20 |
A |
08 |
3 |
6 |
70 % |
- |
- |
70 % |
22 |
B |
09 |
3 |
6 |
70 % |
1 |
4 |
50 % |
30 |
C |
10 |
3 |
6 |
70 % |
2 |
4 |
32 % |
29 |
D |
11 |
3 |
6 |
70 % |
2 |
5 |
50 % |
33 |
E |
12 |
4 |
6 |
70 % |
3 |
5 |
50 % |
38 |
F |
Reserviert |
- |
- |
- |
- |
- |
- |
- |
Die Schalterstellung "F" ist nicht zulässig.
Beispiel schalterstellung E, Profi autosave 12:
(1) Einschalten der Anlage: |
Wird zentral im Schaltschrank vorgenommen |
(2) Leistungsreduzierung von 100% auf 70%: |
4 Stunden vor Mitternacht, AutoSave |
(3) Leistungsreduzierung von 70% auf 50%: |
3 Stunden vor Mitternacht, AutoSave |
(4) Leistungserhöhung von 50% auf 70%: |
5 Stunden nach Mitternacht, AutoSave |
(5) Leistungserhöhung von 70% auf 100%: |
6 Stunden nach Mitternacht, AutoSave |
(6) Ausschalten der Anlage: |
Wird zentral im Schaltschrank vorgenommen |

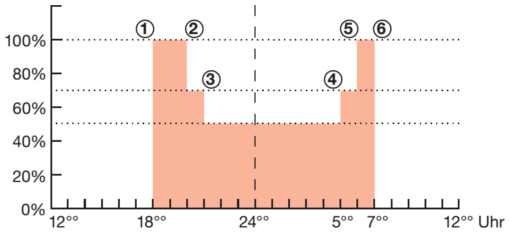

Für einen typischen Januartag ergibt sich folgendes Schaltprofil:
(mit Profi AutoSave 12)
In dieser Schalterstellung wird eine Energie-Einsparung von 38% erreicht.
Die GBS LiteEngine benötigt dazu keine Echtzeituhr, die man einstellen müsste, sondern sie errechnet alle Schaltpunkte aus der Einschaltdauer.
Dadurch passt sich das Absenkprofi der Jahreszeit an.
Die Daten werden in einem nichtflüchtigen Speicher abgelegt.
Eine Pufferbatterie oder ähnliches ist nicht erforderlich.
Anwendungsbeispiel: LiteEngine III/12 LED
Fahrbahnbreite 5,5 m |
Gehwegbreite 1,0 m |
Lichtpunkthöhe 4,0 m |
Beleuchtungsklasse S5 |
Leuchtenstandort einseitig |
Leuchtmittel |
GBS LiteEngine III 12 LED, neutralweiß |
NAV-E 50 Watt |
Leistungsaufnahme |
19 Watt |
62 Watt |
Lichtpunktabstand |
25 m |
24 m |
Leuchten pro Kilometer |
40 Stück |
42 Stück |
Leistungsaufnahme pro Kilometer |
760 Watt |
2604 Watt |
Energie-/CO2-Einsparung |
71 % |
Anwendungsbeispiel: LiteEngine II/18 LED
Fahrbahnbreite 5,5 m |
Gehwegbreite 1,0 m |
Lichtpunkthöhe 4,5 m |
Beleuchtungsklasse S5 |
Leuchtenstandort einseitig |
Leuchtmittel |
GBS LiteEngine II 18 LED, neutralweiß |
NAV-E 50 Watt |
Leistungsaufnahme |
29 Watt |
62 Watt |
Lichtpunktabstand |
30 m |
24 m |
Leuchten pro Kilometer |
33 Stück |
42 Stück |
Leistungsaufnahme pro Kilometer |
957 Watt |
2604 Watt |
Energie-/CO2-Einsparung |
63 % |
Anwendungsbeispiel: LiteEngine III/24 LED
Fahrbahnbreite 7,5 m |
Gehwegbreite 1,5 m |
Lichtpunkthöhe 4,5 m |
Beleuchtungsklasse S5 |
Leuchtenstandort einseitig |
Leuchtmittel |
GBS LiteEngine III 24 LED, neutralweiß |
NAV-E 70 Watt |
Leistungsaufnahme |
37 Watt |
87 Watt |
Lichtpunktabstand |
27 m |
29 m |
Leuchten pro Kilometer |
37 Stück |
34 Stück |
Leistungsaufnahme pro Kilometer |
1369 Watt |
2924 Watt |
Energie-/CO2-Einsparung |
53 % |
Anwendungsbeispiel: LiteEngine II/30 LED
Fahrbahnbreite 10 m |
Gehwegbreite 1,5 m |
Lichtpunkthöhe 4,5 m |
Beleuchtungsklasse S4 |
Leuchtenstandort beidseitig versetzt |
Leuchtmittel |
GBS LiteEngine II 30 LED, neutralweiß |
NAV-E 70 Watt |
Leistungsaufnahme |
45 Watt |
86 Watt |
Lichtpunktabstand |
18 m |
15,5 m |
Leuchten pro Kilometer |
56 Stück |
69 Stück |
Leistungsaufnahme pro Kilometer |
2520 Watt |
5934 Watt |
Energie-/CO2-Einsparung |
58 % |
