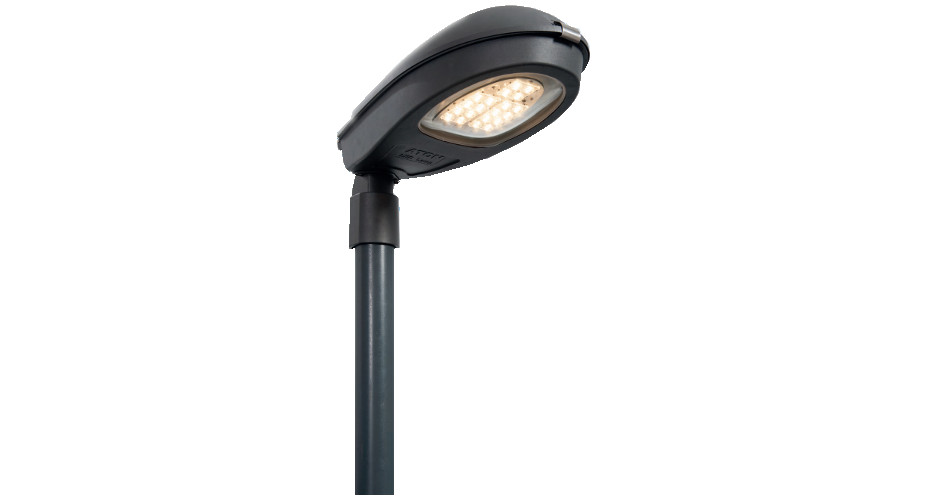

Die Classic Kompakt Eco eignet sich hervorragend für die gleichmäßige und effiziente Beleuchtung von Neben- und Anliegerstraßen, Wegen und Plätzen.

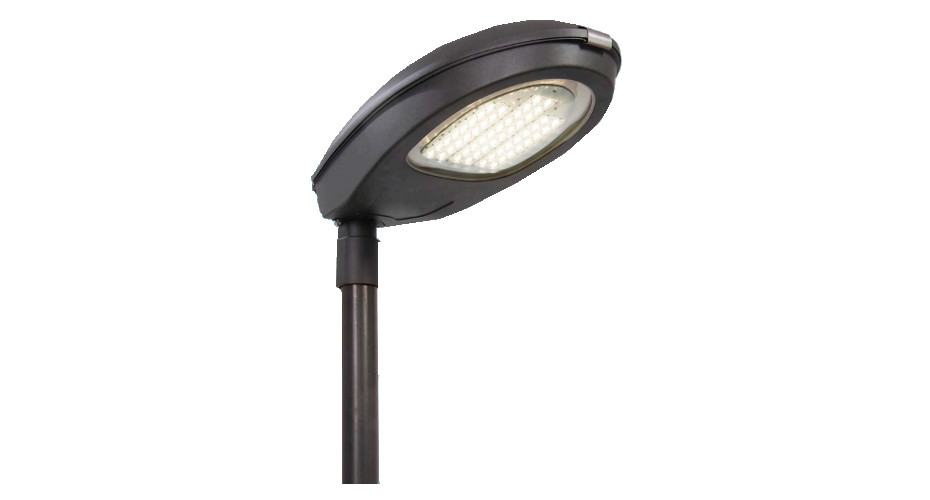

Das zeitlose Leuchtendesign gepaart mit moderner, funktionaler Technik machen die LED City Leuchte zum Klassiker. Die verschiedenen Ausführungen innerhalb der Classic Eco Serie ermöglichen je nach Anforderungen ein breites Anwendungsspektrum.
Bei den Leuchten Classic Kompakt Eco wurde besonderes Augenmerk auf die Energieeinsparung und Wirtschaftlichkeit gelegt. So überzeugt sie mit hoher Energieeffizienz und herausragender Lichtausbeute.

---

Leuchtentyp

· LED-Auf- und Ansatzleuchte für Masthöhe und Straßenbreite bis 6 m

· Schutzart IP66, Schutzklasse I oder II

· Einsatzgebiete: Anliegerstraßen, verkehrsberuhigte Straßen, Fußgängerzonen, Wege in Park- und Grünanlagen, Parkplätze

· Temperaturbereich: ta -30°C bis +35°C

Lichttechnik

· Effektive LED-Linsenkombination, wahlweise einsetzbare Linsenoptik, flexibel in der Abstrahlcharakteristik für Straßen- und   Platzbeleuchtungen
· LED-Lebensdauer: >100.000 h (L80/B10), Ausfallsicherheit durch LED-Bypass
· Farbtemperaturen*: 5000 K (CW), 4000 K (NW), 3000 K (WW), andere Farbtemperaturen auf Anfrage.
· Farbwiedergabeindex: Ra >70 (CW, NW), Ra >80 (WW)
· Dimmung durch Reduktion der Leistung aller LED, keine Teilabschaltung
· Lichtemission 0% im oberen Halbraum bei 0° Neigung

*Toleranzabweichungen von ±10% behalten wir uns vor.

Elektronisches Vorschaltgerät

Steuerader für Halbnachtschaltung, optional: 1-10 V oder DALI-Schnittstelle

· Elektronik mit Betauungsschutz (Coating), optional vergossen

· Konstantstrombetrieb, LED-Betriebsstrom gemäß Lichtleistung werkseitig festgelegt

· mit thermischer Überwachung des LED-Moduls und Stromrückregelung

· Stoßspannungsfestigkeit > 4 kV L/N-GND, bis 10 kV optional auf Anfrage

Lichtmanagement

Nachtabsenkung über Steuerader standardmäßig 50%

Optional:

· Nachtabsenkung zwischen 10% und 90% werksseitig festlegbar

· Lichtstromnachregelung (CLM), werkseitig programmiert

· Anschluss unterschiedlicher Lichtsensoren/Bewegungsmelder

· Intelligente, schaltzeitenabhängige Dimmzeitensteuerung

· Alle optionalen Funktionen individuell programmier- und updatebar.

Gehäuse

· Robustes Gehäuse aus Aluminiumdruckguss, werkzeuglos zu öffnen
· Klare, gewölbte Abdeckung aus anorganischem Glas
· Keine obenliegenden Kühlrippen, Oberseite gewölbt zur Selbstreinigung
· Hochwetterfeste Pulverbeschichtung in RAL 9006 oder DB 703, Sonderlackierung auf Anfrage
· Keine obenliegenden Kühlrippen, Oberseite gewölbt zur Selbstreinigung
· Integriertes Druckausgleichsventil, optimales thermisches Management durch getrennte Module für   LED-Leuchtmittel und   Betriebsgerät, jeweils separat wechselbar,
· optional inkl. vorkonfektionierter Anschlussleitung
Abmessungen:
Länge:	450 mm
Höhe:	135 mm
Breite:	200 mm
Gewicht:	3,2 kg
Windangriffsfläche:	0,06m²

Elektrischer Anschluss

· Anschlussklemme bis 2,5 mm²

· Kabelverschraubung als Zugentlastung, passend für Kabeldurchmesser von 6 bis 12 mm

· Nennspannung 230 V ±10%, AC, 50/60 Hz

· DC-Tauglichkeit auf Anfrage

Montage

Befestigungselemente sind in den folgenden Varianten erhältlich:

· Mastauf- und Mastansatz 48/60/76 mm

· Variabler Mastadapter mit verstellbarem Neigungswinkel, 5°-Schritte, Zopfmaße 48/60/76 mm

· Anstellwinkel für Mastaufsatz: +15°/-5°

· Anstellwinkel für Mastansatz: +5°/-15°

· Weitere Hinweise siehe Betriebs-/ Montageanweisung!

Approbation

Prüfzeichen:

· ENEC 10, VDE (in Vorbereitung)

Produktionsstandorte zertifiziert nach:

· ISO 9001:2008

· ISO/TS 16949:2009

VDE-Überwachung nach:

· ECS/CIG 021-024

LED-System**

LED-Strom	Anzahl LED	Systemleistung bei 100% Betrieb	Systemleistung bei 50% Betrieb	Leuchtenlichtstrom Lichtfarbe WW	Leuchtenlichtstrom Lichtfarbe NW/CW
350 mA	12	15 W	10 W	1.050 lm	1.450 lm
400 mA	12	17 W	11 W	1.200 lm	1.600 lm
450 mA	12	19 W	12 W	1.350 lm	1.800 lm
500 mA	12	20 W	12 W	1.450 lm	1.950 lm
550 mA	12	23 W	13 W	1.550 lm	2.100 lm
600 mA	12	25 W	15 W	1.700 lm	2.300 lm

**Technische Änderungen behalten wir uns vor.

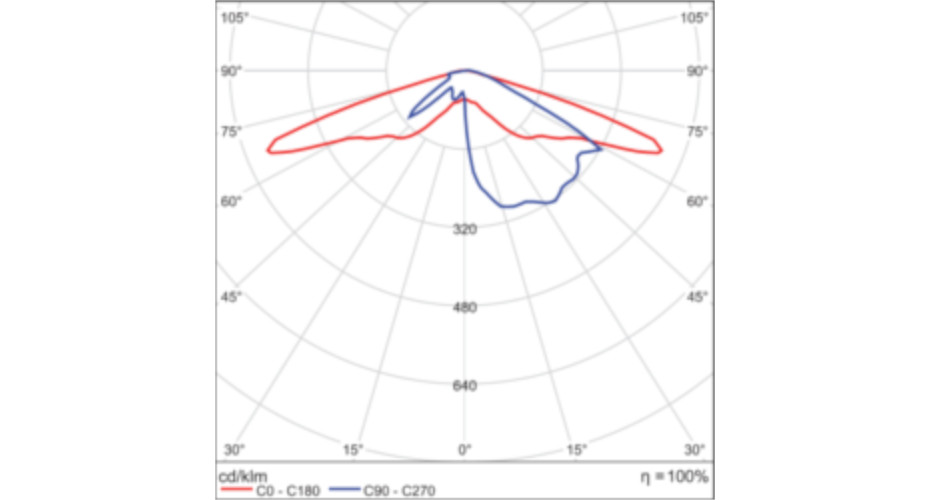

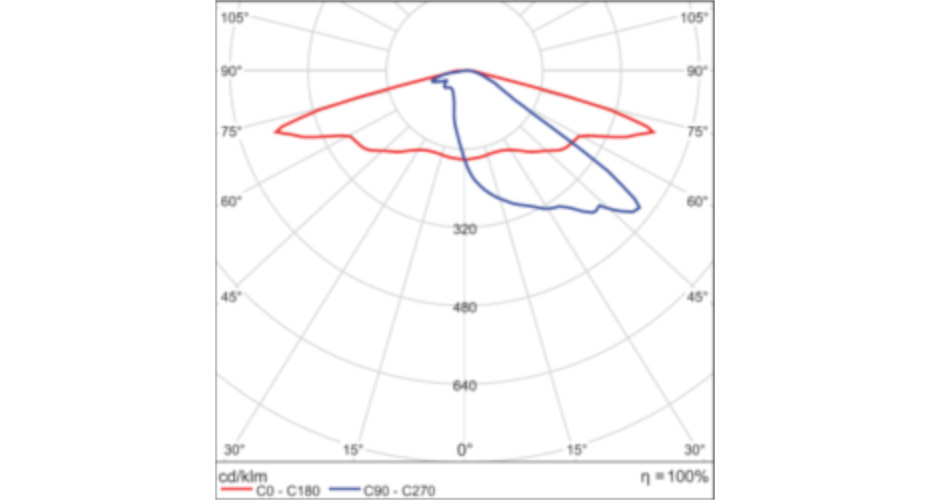

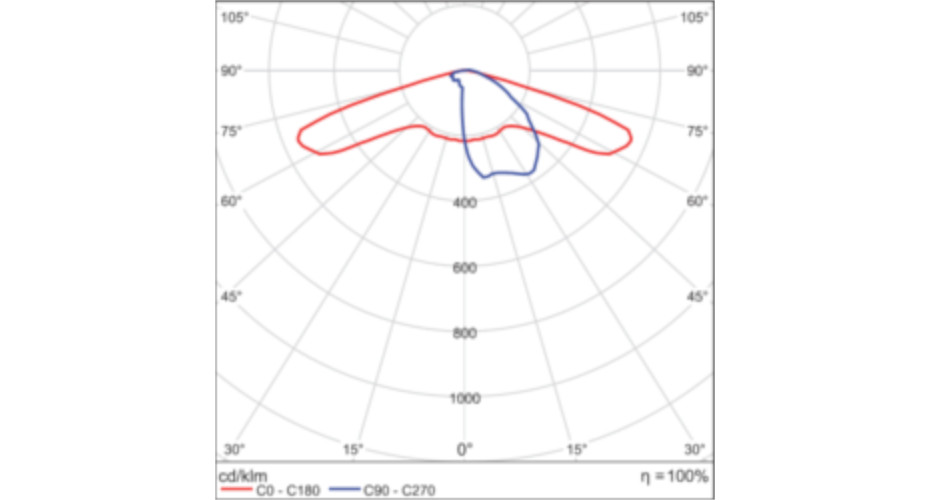

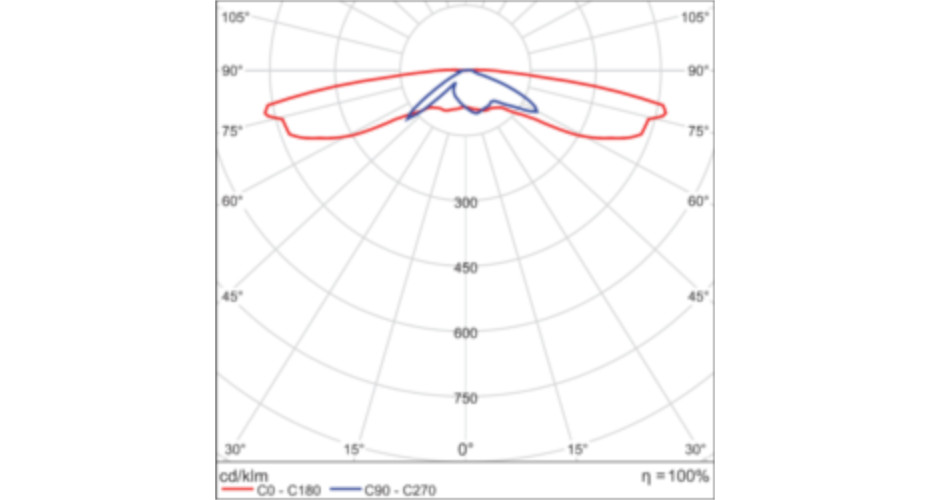

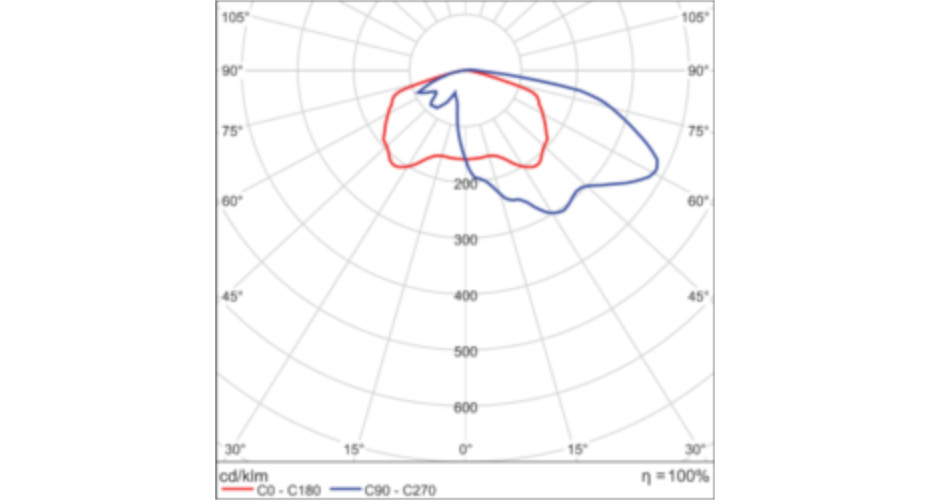

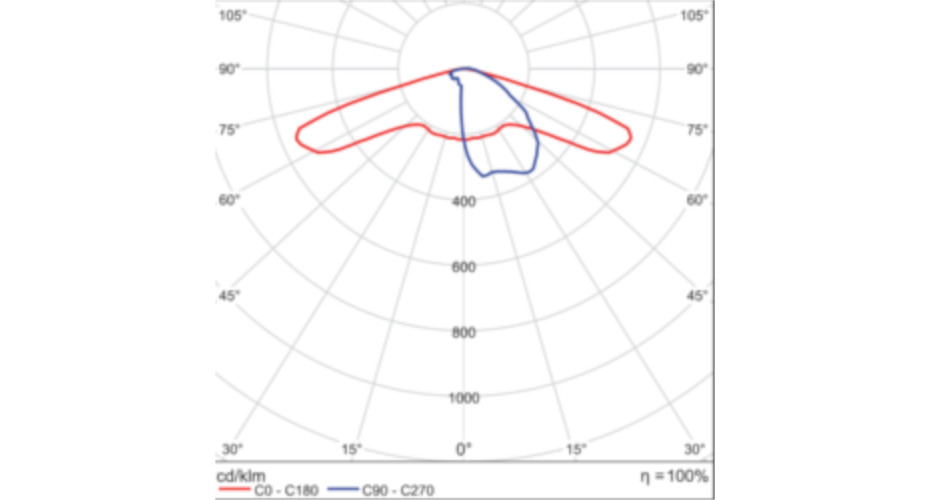

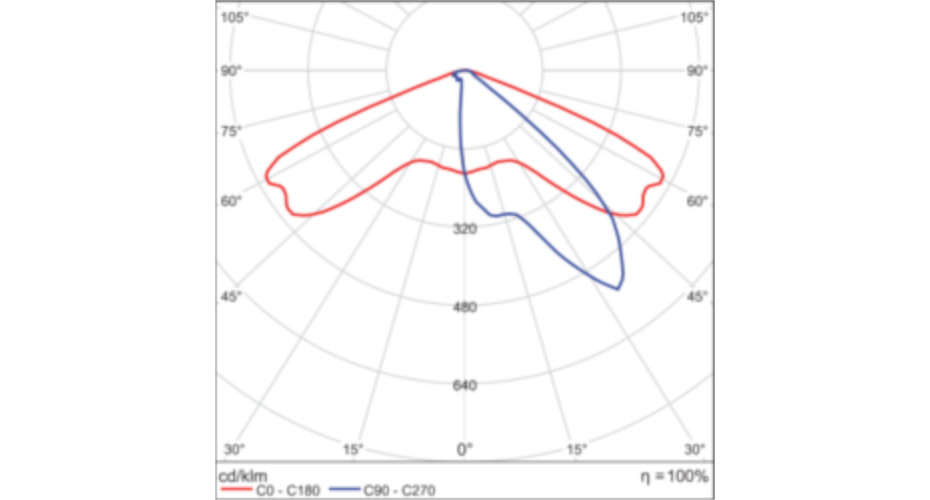

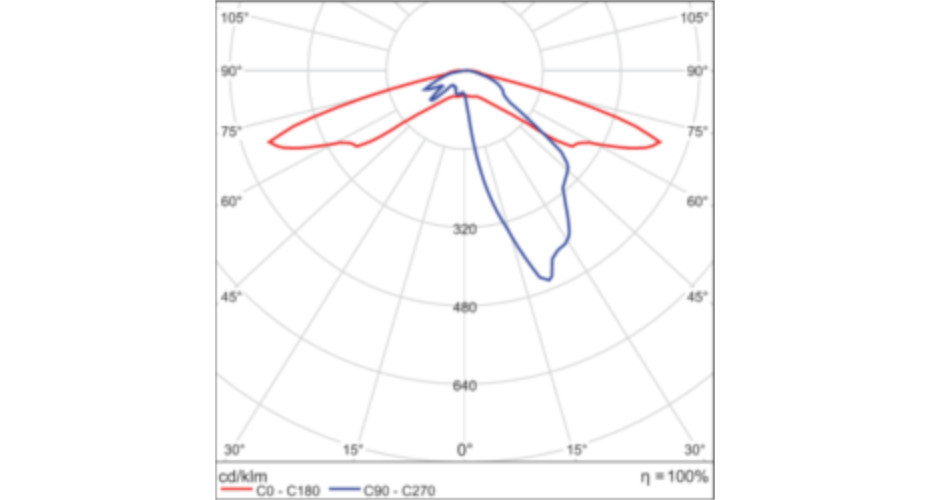

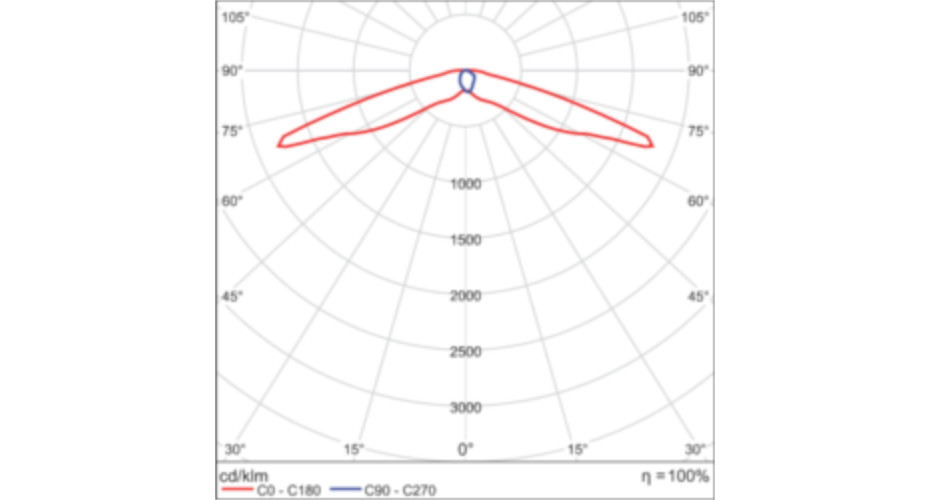

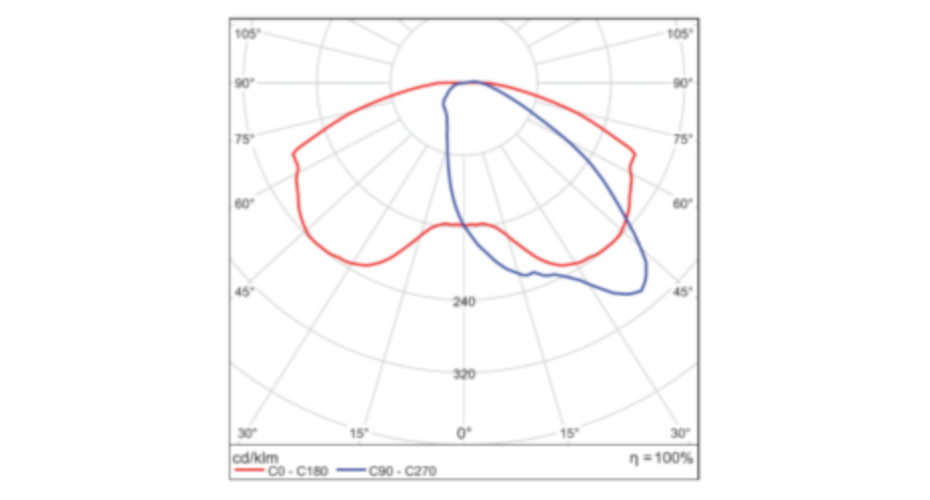

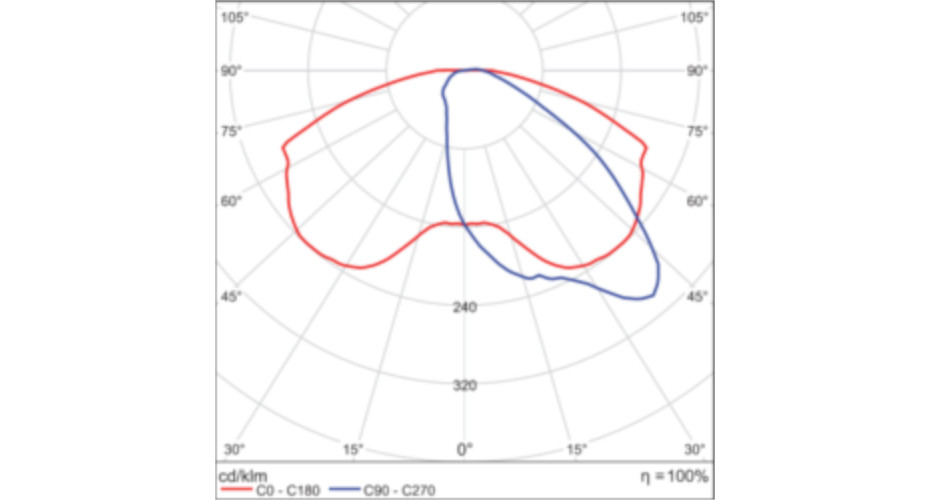

Lichtverteilung
